NAS解决方案
一、 用户现状
1、 随着数据量的膨胀,原有存储性能不能满足正常业务需求
2、 传统存储通道协议协议单一,不同的应用场景需要购买不同功能的存储设备,增加了成本投入
3、 传统存储性能方面出现瓶颈,对数据的访问请求延迟高,用户体验差。
4、 传统存储整体扩展和维护成本高
二、 解决方案
1、方案设计思路
对应到上述的现有加购及需求,我们在方案的设计上,采用Infortrend EonNAS 3000系列产品,此款产品结合了高可用性、完善的数据保护、最大化存储资源利用率和统一存储方式 ( file level 和 block level ), 且在无额外成本增加的前提下, 用性能保障严苛的现代化数据中心环境。

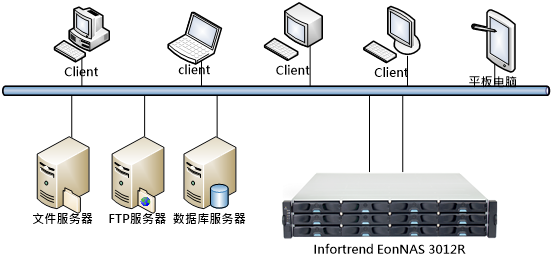

2、方案拓扑图
三、 客户收益
n 帮助用户实现了传统存储和现有存储的统一整合,使存储资源池化,大大提高设备的利用率
n 实现一套存储设备支撑多种存储协议,实现数据的统一存储和数据管理
n 多聚合的网络主机通道,实现性能的聚合扩展。保障了应用系统的性能需求和未来扩展需求
n 大大提高了用户的整体有效投资
n 实现统一存储管理,降低了人员管理成本,提升了管理效率
四、 产品介绍
1、 EonNAS统一式存储系统
IT环境为适应不同类型数据存储和获得不同层级的数据服务,通常会包括多种存储基础架构.而不同存储架构的存储设备共存(如DAS,SAN和NAS),会造成存储利用率低下和管理复杂度提高等诸多问题.EonNAS作为整合型智能存储系统, 可同时支持文件级和块级数据的存储,真正实现了将NAS存储架构与IP 及FC SAN存储架构合二为一。同时,EonNAS可选择通过固态硬盘(SSD)加速系统数据读写性能,从而使用户以极少的投资便可获得最好的使用效能。此外,EonNAS还内建了多种数据服务与保护功能,如自动精简配置、重复数据删除及本异地的远程备份等,最大限度的提高了数据的安全性与可用性,为用户的数据应用提供了完备的支持。
按需扩展
存储系统提供"按需扩展", 是为了帮助用户随着未来应用的增长而扩展存储系统的容量和性能. EonNAS 3000 系列通过连接磁盘扩展柜的方式, 最大可以容纳256颗磁盘, 满足1024TB存储空间需求. 为了存储性能最大化, 用户可在EonNAS 3000系列存储系统中添加SSD固态硬盘, 依靠SSD固态硬盘超高的性能加速系统缓存和I/O处理的能力.
灵活配置
EonNAS 3000 系列标准配置1GbE主机接口, 模块化设计方式允许用户根据应用环境实际情况配置更多类型的主机接口. 可选择增加配置的主机接口包括1GbE、10GbE和8Gb FC光纤. 增加配置新的主机接口是不需要将系统返回, 完全交由用户自行升级并保证可用性.
EonNAS 3000 系列另一个提升系统可靠性的设计方式是升级控制器. 用户可以首次部署单控制器机型, 需要提升系统可靠性时, 只需增加一个控制器即完成双控制器高可用部署. 随着用户业务规模增长, 通过升级的方式部署高可靠性双控制器存储系统, 有效降低整体部署成本.
简化管理
EonNAS 3000 系列采用全模块化内部无线缆硬件设计, 保障系统硬件在维护时无需停机, 这其中包括了控制器、电源和散热风扇.
2、 产品技术规格
架构规格 |
|
处理器 |
2 × Intel 酷睿双核3.3GHz |
内存 |
16GB DDR3 ECC, 可扩展至64GB |
主机接口类型及数量 |
8 × 1GbE |
硬盘接口 |
SAS或SATA (支持12颗硬盘) |
储存柜 |
标准机架式 |
可扩展主机通道 |
( 每控制器) 4 × 1GbE, 2 × 10GbE(SFP+ 或 RJ45), 2 × 8Gb FC |
最大磁盘数 |
252 (连接4个JB2060R扩展柜) 120 (连接9个JB2012R扩展柜) 108 (连接4个ESDS B24S-J2000-R扩展柜) |
机架规格 |
2U, 19英寸标准机柜 |
电源模块 |
冗余电源600W |
技术特性 |
|
效能扩展 |
每个存储池支持4颗SSD加速读或写 |
产品功能 |
|
档案级协议支持 |
NFS, CIFS, AFP, HTTP, HTTPS, FTP, SMB,NDMP |
块级协议支持 |
iSCSI, FC |
支持操作系统 |
Windos Vista Pro / 7 / 2000 / 2003 / XP / Server 2008 (including Hyper-V),RedHat Linux, Sun Solaris, FreeBSD, IBM AIX, HP-UX, Mac OS X,VMware (NFS only), Citrix XenDesktop |
RAID级别 |
0 ,1 (0+1), 5, 6, 10, 50, 60 |
网络配置 |
IPv4 and IPv6 via DHCP, Fixed / Dynamic IP address, Port trunking, Fail-over, Jumbo frame |
数据服务功能 |
存储虚拟化;快照;远程复制;自动精简配置;病毒防护;NDMP; ZFS end-to-end data integrity, Apple Time Machine |
管理 |
10/100 Base-T网络管理界面;SNMP |
目录服务 |
NIS, AD和LDAP |
系统管理 |
全局命名空间基于浏览器GUI界面HTTP/HTTPS连接邮件报警SNMPLED指示灯系统可设置备份和恢复磁盘漫游通过NTP服务器同步时间硬盘 S.M.A.R.T 磁盘漫游 通过NTP服务器同步时间 硬盘 S.M.A.R.T |
数据空间管理 |
De-duplication, Thin provisioning, Compression, Quota management, Auto volume expansion |
服务与支持 |
|
标准服务 |
三年硬件保固;7×24小时电话、网站、邮件支持 |
